BMW NBT: 4-Pin oder 6-Pin? Der teuerste Fehler beim Nachrüsten

Das ist die am häufigsten falsch bestellte Position im ganzen Sortiment. Nicht weil das System kompliziert wäre, sondern weil BMW zwei verschiedene Stecker in ein und dasselbe System gebaut, es nirgends dokumentiert und nie als Option angeboten hat.

Der Ablauf ist immer derselbe. Jemand stellt völlig richtig fest, dass sein Auto NBT hat. Er prüft Controller, Menü, Baujahr — alles passt. Er bestellt ein NBT-Modul. Eine Woche später zerlegt er die Konsole, zieht das Steuergerät heraus, und der Stecker am Modul findet keinen Platz.

An seiner Überlegung war nichts falsch. Es fehlt nur ein Schritt, von dem die meisten nicht wissen, dass es ihn gibt.

Was NBT ist

NBT ist die iDrive-Generation, die BMW um 2012 einführte und bis etwa 2016 baute. Der Name NBT taucht in den Menüs des Autos nirgends auf. BMW nutzt ihn intern, und Besitzer lernen ihn erst kennen, wenn sie etwas fürs Infotainment brauchen.

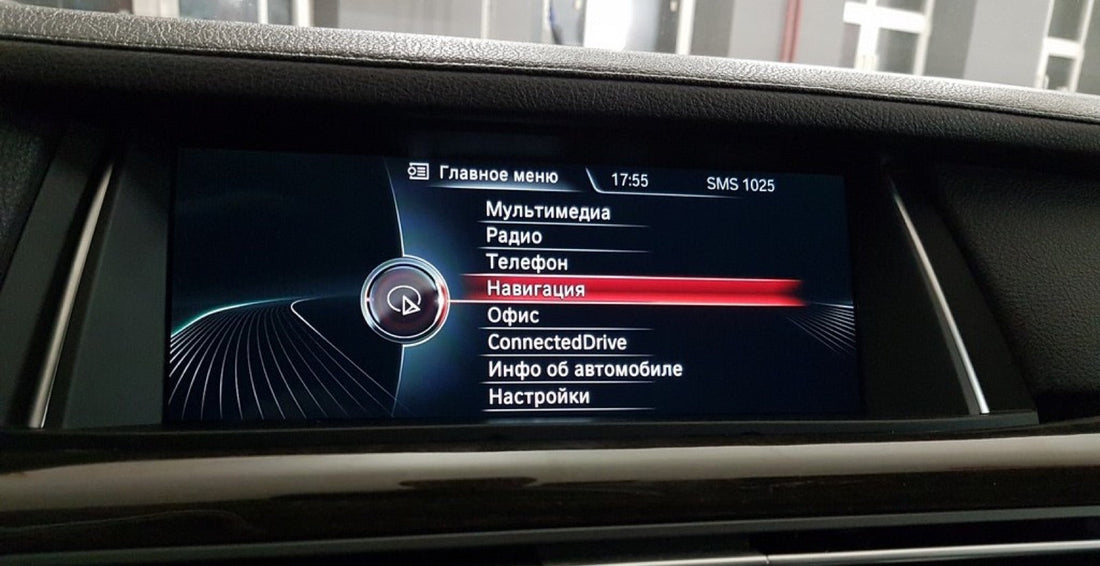

Er ist leicht zu erkennen. Der Bildschirm steht wie eine separate Platte auf dem Armaturenbrett, ohne Rahmen — bei höheren Ausstattungen meist 8.8 Zoll, bei Basisfahrzeugen kleiner. Das Menü ist schwarz, links eine senkrechte Liste, rechts der Inhalt. Die Karte dreht sich ruckelfrei in 3D. Der Controller zwischen den Sitzen hat oft eine glatte Touchfläche obendrauf, auf die man Buchstaben schreiben kann — das Touchpad war allerdings eine Option, und es gibt NBT-Fahrzeuge ohne.

Klingt das nach Ihrem Auto, haben Sie NBT und den schwierigen Teil erledigt. Die vollständige Erkennung aller fünf BMW-Systeme steht in der Anleitung zu CCC, CIC, NBT, EVO und MGU.

Es bleibt der einfache Teil, der nicht einfach ist: welchen der beiden Stecker Sie haben.

Warum es überhaupt zwei Varianten gibt

NBT ist nicht eine Hardware. Über vier Jahre Bauzeit durchlief das Steuergerät Revisionen, und damit änderte sich die physische Verbindung zum Bildschirm. Die einen Geräte nutzen einen Stecker mit vier Pins, die anderen mit sechs.

Aus BMWs Sicht war das nie eine Entscheidung, die man einem Kunden erklären müsste. Der Käufer eines Neuwagens sieht diese Verbindung nie, fasst sie nie an und hat keinen Grund, sich dafür zu interessieren. Sie ist keine Position auf der Preisliste, steht nicht im Fahrzeugschein und gehört zu keiner Ausstattungslinie. Es ist ein Fertigungsdetail, entschieden am Band.

Das Problem entsteht fünfzehn Jahre später, wenn jemand etwas zwischen Steuergerät und Bildschirm setzen will.

Woran Sie es NICHT erkennen

Räumen wir die unzuverlässigen Methoden aus dem Weg, denn alle kursieren als Ratschlag.

Am Baujahr. Der häufigste Vorschlag und der unzuverlässigste. Ja, 4-Pin überwiegt 2012–2015 und 6-Pin taucht ab 2016 auf — aber der Wechsel war fließend, nicht stichtagsgenau, und variierte nach Modell und Werk. Ein F30 von 2015 kann beides sein.

An der Bildschirmgröße. Beide Stecker sitzen hinter 6.5"- und 8.8"-Bildschirmen. Die Größe sagt nichts.

Am Touchpad. Das Touchpad war eine Option und hat mit dem LVDS-Stecker nichts zu tun.

Am Menü. Die Software ist identisch. Auf dem Bildschirm unterscheidet sich zwischen 4-Pin und 6-Pin nichts.

Am Fahrzeugschein oder an der Ausstattungsliste. Steht dort nicht. War nie eine kundenseitige Spezifikation.

Woran Sie es erkennen

Zwei verlässliche Methoden.

1. Sehen Sie sich den Stecker an. Nehmen Sie die Blende neben dem Bildschirm ab — bei den meisten F-Modellen lässt sie sich ohne Werkzeug oder mit einem Kunststoffkeil ausclipsen. Dahinter, an der Rückseite des Displays, sitzt das LVDS-Kabel. Zählen Sie die Pins: vier oder sechs. Das ist die Antwort, ohne Spielraum.

Das Steuergerät müssen Sie dafür nicht ausbauen. Nur die Blende neben dem Bildschirm.

2. Schicken Sie uns die FIN. Wir gleichen sie mit den Produktionsdaten ab und teilen Ihnen schriftlich mit, mit welchem Stecker Ihr Auto das Werk verlassen hat. Kostenlos, in der Regel innerhalb von 30 Minuten. E-Mail an info@oemcarplay.com.

Kommen Sie an die Blende nicht ohne Weiteres heran, nutzen Sie die zweite Methode. Sie kostet eine E-Mail und nimmt das Risiko vollständig heraus.

Was passiert, wenn Sie das falsche bestellen

Es geht nichts kaputt. Die Stecker sind physisch verschieden, das falsche Modul lässt sich schlicht nicht aufstecken. Es besteht kein Risiko für Steuergerät oder Bildschirm und keine Gefahr eines elektrischen Fehlers.

Es kostet Sie Zeit und Unannehmlichkeiten: Die Konsole ist bereits zerlegt, das Auto steht, und Sie warten auf Ersatz.

Einen Adapter zwischen beiden gibt es ebenfalls nicht. Ein 4-Pin-Modul lässt sich an einem 6-Pin-Fahrzeug nicht zum Laufen bringen. Das Signal selbst ist unterschiedlich — einmal analog, einmal digital.

Welches Modul Sie bestellen

Stecker	Modul	Preis
4-Pin	BMW F20 / F21 / F30 / F31 / F10 / F48 / X1 / X3 — NBT 4-Pin	219 €
6-Pin	BMW F31 / F11 / F20 / F30 / X3 / X5 — NBT 6-Pin	219 €

Gleicher Preis, gleicher Funktionsumfang, gleiche 24 Monate Garantie. Der einzige Unterschied ist der Stecker.

Häufige Fragen

Kann ich nicht beide bestellen und eines zurückschicken?
Können Sie — Sie haben 14 Tage Widerrufsrecht. Die Rücksendekosten für das ungenutzte Modul tragen Sie allerdings selbst, und den Stecker zu prüfen oder die FIN zu schicken kostet nichts.

Mein Auto ist von 2016. Ist es sicher 6-Pin?
Wahrscheinlich, aber nicht sicher. 2016 ist genau das Übergangsjahr und damit das schlechteste Jahr zum Raten. Prüfen Sie es.

Betrifft das auch EVO- oder MGU-Fahrzeuge?
Nein. Die Teilung 4-Pin/6-Pin gibt es nur bei NBT. EVO und MGU haben jeweils einen Steckertyp.

Und wenn wir uns nach einer FIN-Prüfung irren?
Haben wir den falschen Stecker angegeben, übernehmen wir den Rückversand und schicken das richtige Modul. Das ist unser Fehler, nicht Ihrer.

Vor der Bestellung

Blende abnehmen und Pins zählen — oder FIN an info@oemcarplay.com schicken.

Fünf Minuten Prüfen ersparen eine Woche Warten mit zerlegter Mittelkonsole. Das ist die günstigste Absicherung im ganzen Nachrüstprozess.
